本土入门FPGA的新选择—Pangomicro PGL12G FPGA评测（硬件篇）

上一次我们了解了由创龙科技带来的赛灵思的ZYNQ，本次期Jaya带来一块适合小白入门FPGA的开发板，由黑金携紫光同创带来的Logos 系列的FPGA 开发平台——PGL12G。

 以往来说，只要一提到FPGA大家的脑海种可能就出现那几家，Xilinx， Altera还有一家大家听的少一点的Lattice。赛灵思是FPGA的业界大佬这个就不解释，Altera 目前也许不应该叫Altera应该叫Intel了，你看的没错，就是那个生产CPU的大厂，什么i5什么i7的挤牙膏大厂的英特尔，Altera 于2015年被Intel以167亿美元收购。再就是Lattice，莱迪思的芯片知名度可能没有前两个老大哥名声大，但是莱迪思的FPGA，在接口上，小型化等领域有着独到的见解。正是因为独到的见解，使得莱迪思的FPGA 在不同的领域上拥有者其他厂商无法替代的应用。

OK，到这里我们的今天的主角深圳市的紫光同创电子有限公司上线了，紫光同创电子有限公司是紫光国微旗下公司，专业从事可编程逻辑器件（FPGA、CPLD等）研发与生产销售，是中国国产FPGA领导厂商，致力于为客户提供完善的、具有自主知识产权的可编程逻辑器件平台和系统解决方案。今天带来的开发板就是由黑金携紫光同创集团，为我们设计的PGL12G开发验证板。

说实话，刚开始的时候还是有点打鼓的，毕竟小编不是科班出身，对于FPGA也只能说是门外汉，也不是专门做FPGA开发的，一个全新的FPGA，一个全新开发平台，一个全新的综合工具。UP只是个玩家啊，不是专业的啊。额，冷静了一下，尽管UP只是个玩家，不过UP作为玩过ZYNQ，MAX10，CycloneV等FPGA平台的过来人，来为大家尝尝螃蟹，帮小白试试水的深浅，应该还算是再合适不过的吧。

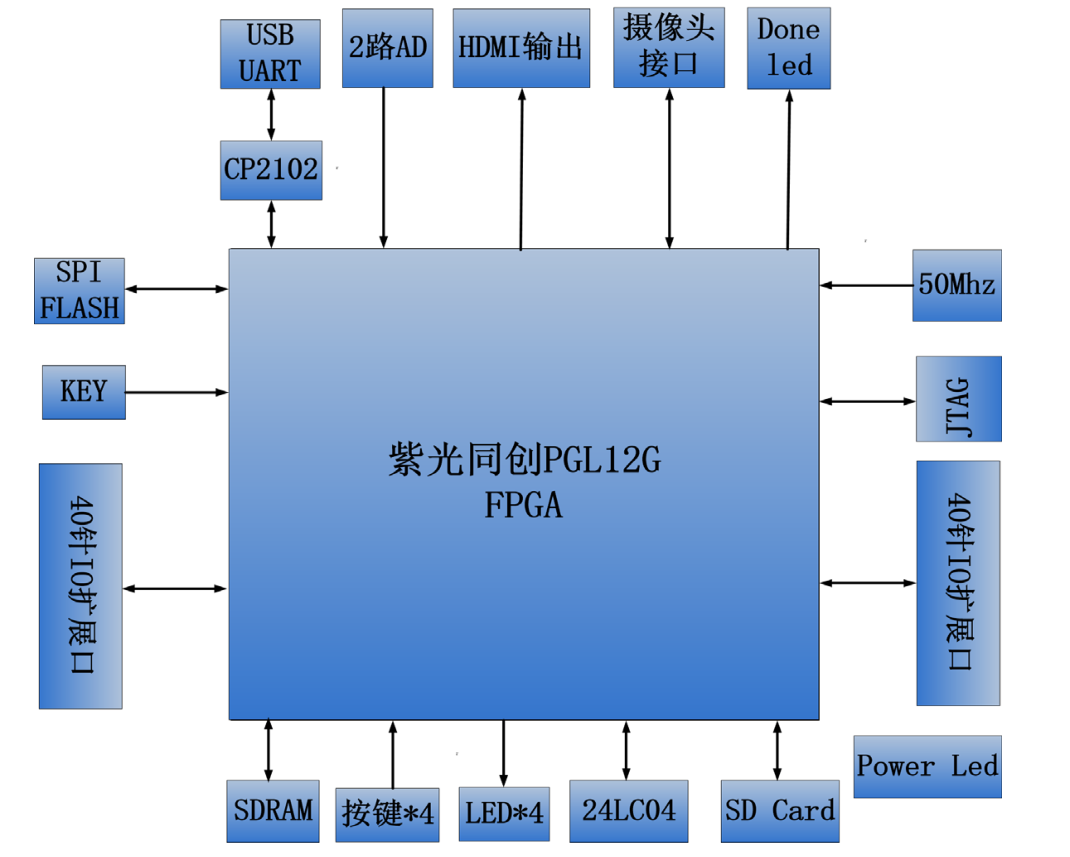

OK，先扯到这里，我们还是老规矩，先了解下我们今天的演员，几斤几两我们们还是要拉出来溜溜看的，先来硬件上宏观了解。先开始板卡的整体的框架图:

就板卡上的功能来说，我们基本上已经可以看见了大部分的功能都是我们所熟悉的，一般的小白入门无非都是从这模块开始的。来，我们来仔细看下板卡的资源。

拿到一块新的FPGA开发板，我们最好奇的肯定是这个板卡所使用的FPGA芯片到底是何方神圣，有多少逻辑资源，又有多高的性能呢？我们来先了解下紫光同创电子有限公司的PGL12GF FPGA的基本信息。芯片图片如下图：

这个FPGA的完整料号是PGL12G6CFBG256，属于紫光同创公司的 Logos 系列产品，速度等级为-6，温度等级为商业级 C。此型号为 FBG256封装，256 个引脚。Logos 系列 FPGA 命名规则如图所示。明明规则如下图：

  对于一颗FPGA来收我们最关注的可能不是封装，不是FPGA的厂商，而是一个FPGA的逻辑资源，而我们PGL12G评估板上是所使用的PGL12G这颗FPGA芯片，有9856个LUT5，以及39424 bits的RAM，30个18K的DRAM，4个PLL。详细的说明如下图：

 一块开发板最基础的部分就是电源，我们来看看这块开发板，所用的供电方案。开发板的电源输入电压为+5V，板上有三路电源，其中2路电源使用的是DC/DC 电源芯片MP1482，把+5V 电压转化成+3.3V 和+1.1V 电源。其中的+3.3V给外设及 FPGA 的 BANK 电压供电，+1.1V给FPGA 的内核供电。还有一路LDO线性稳压器的电源，把+5V 电压转化成+2.5V 电源，用于提供可变的 BANK电压电源。原理图如下：

在板卡上的电路部分如下图：被动器件的用料还是不错的，不过对比其他大厂的电源要求来说，PGL12GFBG256这颗国产的FPGA对电源要求似乎不像大佬的要求那么高，不过这可能是好事，对电源的要求不高，表明FPGA的开发设计成本会降低，不过这也可能不是好事，对于电压敏感的部分，如果电源的瞬态响应，纹波等参数要求高的部分来说，电源要求不够高，简直就是灾难。

然后是小白入门的第一个代码GPIO操作，GPIO的功能包括4个LED，5个按键，其中PROG是FPGA的复位按键。如下图：

  既然是FPGA，那么我们就肯定需要下载器，下载器呢，黑金有为我们提供JTAG接口，如下图，也为我们配备了调试需要用的SUB CABLE通过10PIN的牛角座接口来连接。

将板子和调试器USB CABLE连接，如果下图，牛角座自带防呆接口，不用担心插反，插反的话，不破坏接口的情况下是没办法插入的。

……
