撰文:Jack,排版:不二微信公众号:区块链硬件联盟(ID:miner_hardware)比特微矿机新品发布会于5月19号在成都万豪酒店召开。据了解,神马M21S矿机,算力高达56T,功耗比低至60W

撰文:Jack,排版:不二

微信公众号:区块链硬件联盟

(ID:miner_hardware)

比特微矿机新品发布会于5月19号在成都万豪酒店召开。据了解,神马M21S矿机,算力高达56T,功耗比低至60W/T,该矿机计划于7月初批量出货,M21S支持SHA256算法,具有低功耗、一体化、易散热、高算力等特点。

日前,我们对神马M21S矿机进行了实际测试确认,以下是我们的测评内容

一.矿机简介

1. 官网介绍

2. 矿机参数

二.矿机测评

1. 外观包装

2. 矿机设置

3. 样机算力测试

三.PCBA解析测评

1.矿机内部构造

2.控制板、算力板、电源板解析

3.成本评估

附:矿机拆机实物照片

1

矿机简介

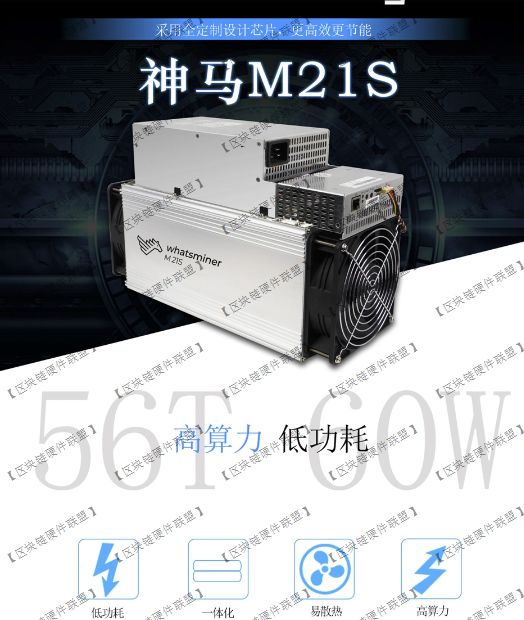

官网矿机外观图

官网介绍:

官方参数:

2

矿机测评

外观包装:

正面无标识,箱体尺寸为:478*230*345mm(手工测量有误差)

侧面有贴小标签:

开箱:

箱内保护层由防尘袋包裹外加珍珠棉板加强减振效果,珍珠棉板贴合主机体定制,并带有电源线。

电源线使用国际300/500V 3芯*1.5mm线径,相对市面上较常见的3*0.75国际线对比明显要粗。(需要配置16A的插座

机器实物图:

电源板与矿机为一体,风扇并排进气,如下为进风口:

出风口:风扇排气

正面与侧面

细节特写

矿池、矿机设置

A:查找矿机IP :在给电源供电后,矿机开始启动,待矿机的绿灯开始闪灯后,查找矿机的IP,打开软件, 选择“探测IP”页签,设置矿机所在的房间号、机架号、所在机架上的层号、所在层的位置号,点击“开始”,然后按矿机上的IP按键,电脑上反馈矿机IP。

B:查找到矿机的IP后,在网页中输入获取到的IP地址,输入用户名和密码,登录后,在进入 Cgminer 配置页面。在 Cgminer 配置界面中,修改矿池地址,矿工名称,修改完后,点击右下角的“保存&应用”,保存修改的配置。

C:修改IP地址(适用于矿厂大批量矿机管理,少量矿机可略过)

点击上侧菜单栏

“Configuration/Interfaces”进入挖矿软件IP地址设置界面,点击“Edit”即可设置IP地址为固定IP。项目修改完成后点击上侧菜单栏“Status/CGMiner Status”返回首页。

通用模式测试的环境温度为26.4摄氏度,噪声为46.7dB (机器出风口对准室外)

机器进入通用工作模式,重启后,后台信息:

上电30分钟后:

整机算力58.8T,机器功耗:3639W,出风口噪声98.7dB,出风口温度67.9摄氏度。

算力板算力分别为:18.7T,20.1T,20.1T。

PCB最高温度分别为71,70.5,72.5。

风扇转速分别为:4980转,4980转。

上电1小时:

整机算力58.8T, 机器功耗:3646W,出风口噪声99.4dB,出风口温度66摄氏度。

上电2小时:

整机算力58.8T, 机器功耗:3652W,出风口噪声99.6dB,出风口温度65.1摄氏度。

算力板算力分别为:18.6T,20.0T,20.1T。

PCB最高温度分别为71,71,72.5。

风扇转速分别为:4980转,4950转。

上电3小时:

整机算力58.7T, 机器功耗:3668W,出风口噪声99.4dB,出风口温度63.6摄氏度。

上电4小时:

整机算力58.7T, 机器功耗:3657W,出风口噪声99.1dB,出风口温度64.7摄氏度。

算力板算力分别为:18.5T,20.1T,20.1T。

PCB最高温度分别为70.5,71,73。

风扇转速分别为:5280转,5280转。

工作电流:16.51A

耗电量:15.36度

矿机细部外观

控制板与外部连接:

电源板与算力板连接:

3

PCBA解析测评

机器内部图:

取出中间算力板:

 取出算力板,矿机风道如下图:

算力板M21S安装方向如图示:

M21S 矿机进风口离出风口距离为305mm:

如下是神马M21S算力板图,算力板长度为303mm,散热为两块,风阻大:

控制板安装图:

拆除散热片后

正面图:

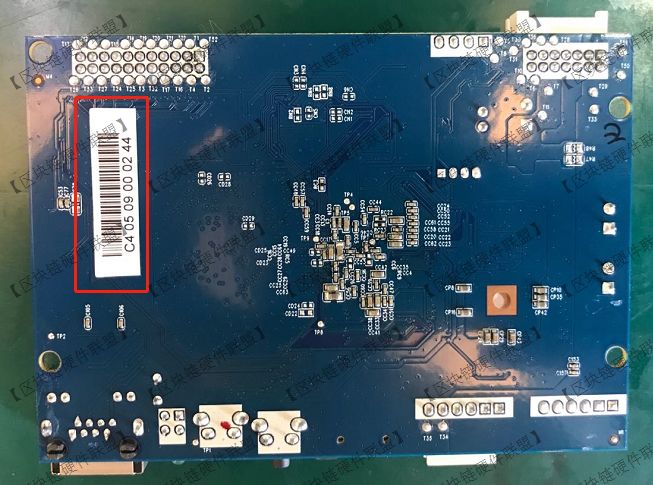

反面:

 PCBA版本:CB4_V2

PCBA SIZE:  104.5mm*74mm (手工测量有误差)

细部特写(NAND FLASH,DDR,PMIC,主控):

M21S控制板采用全志科技H6芯片为主控,H6为ARM 四核A53 CPU,搭配MaliT720 GPU,支持OpenGL3.1,支持DDR4、EMMC5.0,芯片性能比上一代提高77%;解码支持4K@60fps,最高分辨率可达6K(5780×2890);支持 HDR10、HLG,并集成Allwinner Smartcolor3.0智能画质引擎。

芯片框图:

基本规格:

控制板重要元件:

单台矿机共有3片算力板

电源与算力板连接部分:

算力板正面:

算力板反面:

算力板散热板侧面:

拆除算力板散热板后

算力板正面图:

散热板与螺母图片:

算力板与转接板连接:

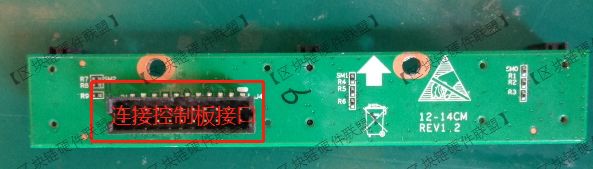

转接板部分

转接板正面图:

转接板背面图:

电源连接部分

电源板与算力板连接铜条:

M21S三块算力板中有2种算力芯片,以下是两块算力板的对比图,回路布局基本一致:

从板边处所贴条码尾缀可以看出有两种,分别为KF1921和KF1922,对应不同的算力板:

算力芯片:KF1922和KF1991,单片算力板66PCS,单台矿机:66*3(算力板)=198PCS

部分重要器件型号:SN74LVC1T45、LM75A

电源板

电源板镶嵌于矿机上部,正面图:

侧面图:

参数:

输出:12V-12A和12V-265A。

电源输入侧:

输出侧:(输出通过铜条连接至算力板)

电源风扇:

EMI、PFC回路:

电源板分两部分

电源板正面:

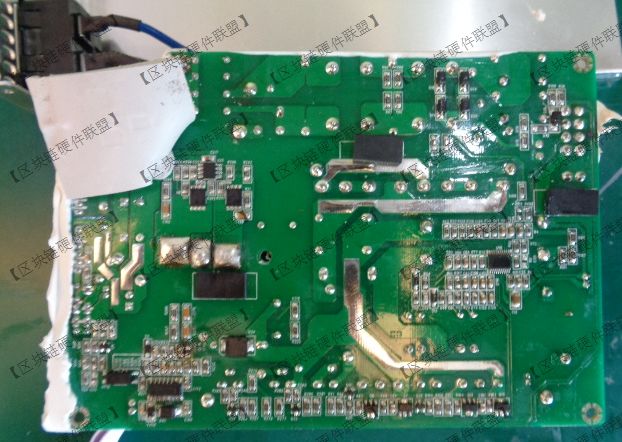

电源板反面:

电源主控:

细部特写,输出端:

PFC电容:

整机:

4

总结

神马M21S矿机工作时整机功率会超过3600W,原厂配置的电源线工作时容易发烫,建议更换;另外矿机算力板采用两种芯片(KF1921/KF1922),这点在以往矿机中非常少见。
