剖析入微,蚂蚁矿机S17 Pro评测

2019-05-24 09:56:12 来源:区块链硬件联盟 阅读:133684

撰文:Jack,排版:Ann微信公众号:区块链硬件联盟(ID:miner_hardware)目 录一.序言1. 引言2. 矿机参数3. 整机实物图二.矿机测评1

撰文:Jack,排版:Ann

微信公众号:区块链硬件联盟

(ID:miner_hardware

目 录

一.序言

1. 引言

2. 矿机参数

3. 整机实物图

二.矿机测评

1. 外观包装

2. 矿机设置

3. 样机算力测试

三.PCBA解析测评

1.矿机内部构造

2.控制板、算力板、电源板解析

附:矿机拆机实物照片

1

引言

4月,搭载比特大陆第二代7nm芯片矿机S17 Pro上市,S17 Pro支持SHA256算法,支持BTC、BCH等加密数字货币挖矿,支持低功耗模式、标准模式和酷频模式三种工作状态。

官网矿机外观图:

官网介绍:

官方参数:

不同工作模式下,能效比不同:

外包装实物图:

正面无标识,箱体尺寸为:486*388*265mm。

侧面有贴小标签:

开箱:

上:

如下:

机器实物图:

侧面实物照:

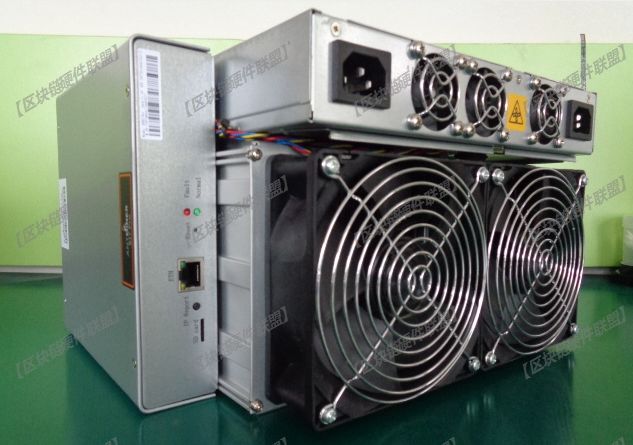

电源板与矿机为一体,双风扇并排进气,如下为进风口:

因双电源供电需要一根一分二的电源线(电源线规格为3*1.5平方以上)

出风口:双风扇排气

正面与侧面:

2

矿机测评

(备注:因矿机为双电源,故需要使用一分二的电源线来使机器正常运行)

矿池、矿机设置:

A:查找矿机IP :在给电源供电后,矿机开始启动,待矿机的绿灯开始闪灯后,查找矿机的IP,打开软件,点击”Start“,按矿机上的IP按键,电脑上反馈矿机IP。

B:查找到矿机的IP后,在网页中输入获取到的IP地址,输入用户名和密码,进入矿机后台,设置IP,然后点击“Save&Apply"保存。

设置矿池及矿工:

设置完成后点击“Save&Apply"保存。机器重启过程后台打印信息:

常规模式测试的环境温度为29摄氏度

机器进入常规工作模式,重启后,后台信息:

上电30分钟后:

整机算力51.8T,机器功耗:2079.2W,进风口噪声88dB,出风口温度57.9摄氏度。

上电1小时:

整机算力51.5T, 机器功耗:2073.1W,进风口噪声87.8dB,出风口温度50.8摄氏度。

矿机运行2小时:

整机算力51.5T, 机器功耗:2070.4W,进风口噪声88.5dB,出风口温度56.2摄氏度。

算力板HW错误数分别为:422,69,198.

PCB最高温度分别为:59,60,60。

风扇转速分别为:2640转,2640转,3480转,3480转。

低功耗模式和酷频模式测试的环境温度为26.1摄氏度(空调温度为20摄氏度)

低功耗模式:

进入后台:

选择Low Power Mode,设置后保存,机器重启,等待矿机上线:

矿机后台Logo:

矿机正常上线后:

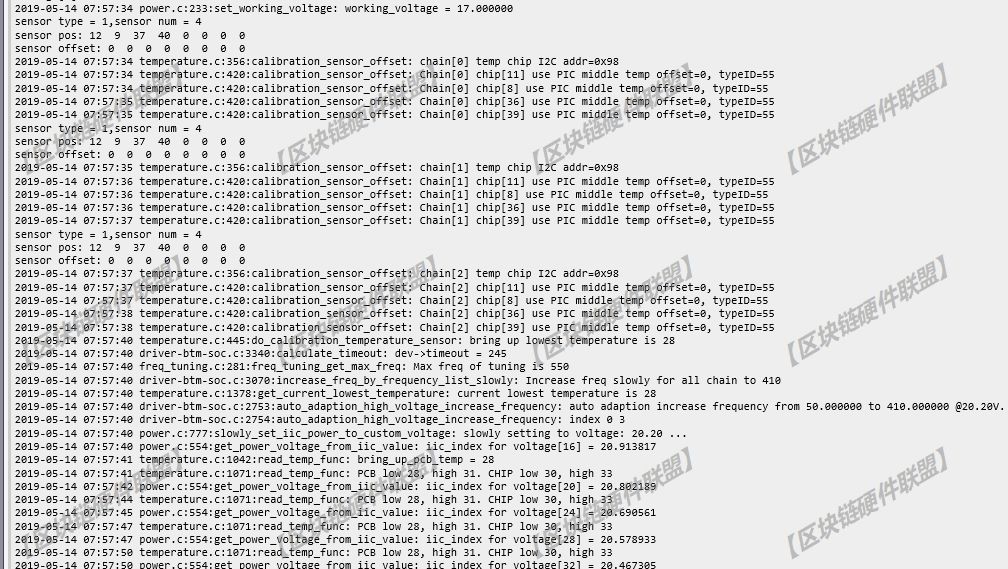

30分钟矿机后台:

整机算力39.2T, 机器功耗:1422.6W,进风口噪声87dB,出风口温度45.5摄氏度。

1小时机器运行状态:

整机算力39.2T, 机器功耗:1420.9W,进风口噪声87.5dB,出风口温度43.3摄氏度。

2小时机器运行状态:

整机算力39.2T, 机器功耗: 1418.4W,进风口噪声86.8dB,出风口温度43.4摄氏度。

算力板HW错误数分别为:392,49,75.

PCB最高温度分别为:49,50,49。

风扇转速分别为:2400转,2400转,3000转,3000转。

酷频模式:

进入后台:

选择Turbo,设置后保存,机器重启,等待矿机上线:

矿机后台Logo:

矿机正常上线后:

30分钟矿机后台:

整机算力57.5, 机器功耗:2453W,进风口噪声90.2dB,出风口温度49.7摄氏度。

1小时机器运行状态:

整机算力57.5, 机器功耗:2450.4W,进风口噪声90.8dB,出风口温度48.4摄氏度。

2小时机器运行状态:

整机算力57.4T, 机器功耗:2451.2W,进风口噪声90.4dB,出风口温度48.1摄氏度。

算力板HW错误数分别为:649,223,94.

PCB最高温度分别为54,57,56。

风扇转速分别为:3360转,3360转,4440转,4440转。

矿机细部外观:

控制板与算力板连接:

电源板与算力板连接:

机器内部图:

取出中间算力板:

取出算力板,矿机风道如下图:

算力板S17 Pro安装方向如图示:

S17 Pro矿机进风口离出风口距离为206mm:

矿机内部测评:

1. 控制板,正面:

反面:

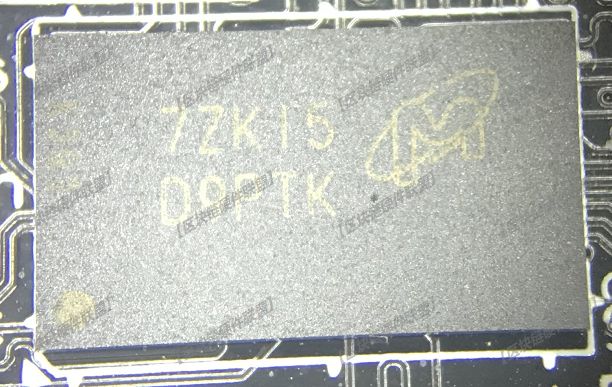

细部特写:

单台矿机共有3片算力板:

算力板正面:

算力板反面:

算力板散热设计:

算力板生产信息:

电源连接部分:

电源板与算力板连接铜条:

细部特写:

部分重要器件型号:MP2019、PIC33EP16

算力芯片,BM1397AD,单片算力板48PCS,

单台矿机:48*3(算力板)=144PCS

算力芯片BM1397AD放大图:

电源板:

电源板镶嵌于矿机上部,输出通过铜条连接至算力板,正面图:

参数:

输出:14.5~21V。

电源输入侧:

输出侧:

电源板正面:

电源板反面:

细部特写,输出端:

PFC电容:

PCBA:
