最好的比特币矿机:蚂蚁矿机S5评测 (一)

2015-07-05 19:29:37 来源:比特大陆 作者:大R 阅读:27088

蚂蚁矿机S5,安装简便,通过以下步骤,您可以轻松完成蚂蚁的安装工作。请您耐心看完如下步骤,如果确实感觉有难度,联系我们客服,每一个客户,我们都会认真接待和解答,如果客服暂时没有回应,请耐心等待一下。

今天是个好日子,新鲜收到比特大陆最新的比特币矿机蚂蚁 AntMiner S5 矿机一台,国际惯例,奉上第一手评测供大家参考。

IMG_0444

比 特币矿机 蚂蚁 S5 矿机采用定制五层瓦楞纸板箱打包发货,外包装尺寸为:37.5cm x 22.5cm x 23cm,明显比 S3 包装短上一节,轻了许多。在拆开包装后可以发现,矿机系由气泡膜包裹后再经厚厚的定制珍珠棉填充,装入外包装箱厚,整体十分密实,没有空隙,运输安全有很 好的保障。

IMG_0448

值 得一提的是 蚂蚁 S5 的发货重量(从顺丰底单上可以看出)只有 4kg,对比 S3 的 8kg 轻不少,而机器净重只有 3.5 kg(来自官网数据),初次购买时厂家采用顺丰包邮方式运输,自然不用担心运费,但是在今后用户之间进行二手交易时,就可以节约可观的物流费用。

拆 去所有包装材料后,蚂蚁S5 机器的外观第一次完整的展现在我们的面前,外观为非常经典的蚂蚁风格,外形尺寸为 29.5cm x 13.5cm x 15.5cm,相比 蚂蚁S3,少了一个金属外壳,少了出风口的第二个风扇,更像是添加了两个侧板的 S1,而这两个侧板的作用并非只是为了美观,而是更好的形成风道。这里要说明的是,两侧印有 ANTMINER 字样的侧板并非金属,而是 PVC 材质,再加上散热的改变(散热片直贴芯片表面,而非之前通过 PCB 电路板背面散热,取消了原芯片表面的一小片散热片,这个后面会更详细的提到),这应该就是 S5 重量明显减轻的几个主要原因。

IMG_0457

先看风扇一侧,蚂蚁S5 自带一个 12038(12x12cm尺寸,3.8cm厚度)的一个 4 线温控测速风扇,在风扇的这一侧挡板上,预留了网口,两个指示灯和一个 Reset 开关。

IMG_0453

再 看另一头,这一侧比较干净,除了醒目的印有 ANTMINER S5 的型号铭牌外,可以很清晰的看到硕大的两块散热片,鳍片很密,一看就很有安全感,估计整机的主要重量就是来源于此。与此同时,细心的朋友可能已经发现,这 边同样预留了4个安装风扇的螺丝孔,这个关于风扇/噪音的改造,我们放在之后的更新里再说,此处暂且不提。

IMG_0454

下 面是蚂蚁 S5 的控制器的高清照片,这里大家可以发现几个小细节,一是预留了 2 个风扇电源插口,配合之前提到的预留的第二个风扇的固定孔,自己改造双风扇是没有任何问题了,二是预留了 4 个算力板数据线插口,莫非可以将两台 S5 用一个控制器控制?答案是肯定的,并且蚂蚁官方会提供固件和加长的数据线,这个等有时间有条件,我再另外开贴跟大家探讨好了。

IMG_0451

蚂 蚁 S5 采用了 S4/C1 上非常成熟的 BeagleBone BB Black 控制器方案,和之前 S1/S3 采用的 743N 路由器方案比,BB Black 的性能和扩展性可谓强上许多,说起 BB 大家可能比较陌生,其实它是类似于树莓派的 ARM 核心开发版,采用 Cortex-A8 核心处理器,更多细节,这里也不赘述,大家知道这货性能和可扩展性都强于树莓派就行。并且,作为一款开源的平台,BeagleBone 的所有资料是全球范围内完全公开的,蚂蚁矿机上使用的 BB 控制板,均为比特大陆公司自行贴片生产(注意看图,没有 BeagleBone 原厂的一个三角形 LOGO),成本更低,间接的,给了矿工更大的实惠。并且,为了让了控制板更加的稳定,比特大陆在 BB 控制器上加入了容量为 2G 的内置 FLASH 存储,固件直接集成,省去了刷卡的麻烦,但是也保留了 TF 卡插槽,为将来预留了扩展性(启动顺序是 TF 卡优先,FLASH 存储在后)。

IMG_0456

最 后,让我们来看一下蚂蚁 S5 的算力版高清果照,这里可以很明显的看出一个变化,运算芯片哪儿去了?没错,这次蚂蚁 S5 终于修改了各大厂商沿用悠久的矿机散热设计,散热片第一次和运算芯片有了亲密的接触。在 S5 之前,可能是因为便于电路设计的关系,各大矿机厂商,无不例外的,都是将所有电路和元件,包括运算芯片和外围电路都设计在 PCB 电路板的一侧,而后另一侧通过导热硅脂或散热垫再经由铝制散热片进行散热,采用这种散热方式的一大弊病就是因为 PCB 本身导热性能一般,芯片表面温度有时候会非常高,和矿机测得得温度偏差非常大,有时候看矿机系统里才 40 几度,其实芯片表面已经 7,80 度了,带来一定的不稳定因素。

talk-3

而 如今,这一切都将得到解决,在这里,借用一张官网的图片,可以明显看出,这次蚂蚁 S5 追求更好得散热效果,不惜“兴师动众”大刀阔斧的“改革”,将运算芯片和外围电路分别设计在了 PCB 电路板的两侧,并将散热片直接和算力芯片接触(当然会有导热硅脂啦),这还不算,更深入的说,ASIC 运算芯片有一定的厚度,以往运算核心都设计在芯片的底部,更靠近 PCB 那一层,这一次 S5 比特大陆艺高人胆大的将芯片“倒着”进行封装,即将运算核心部分设计在了芯片更靠近顶部的位置,并且采用了导热系数更佳的封装材料,使得散热效率进一步提 升。相信改进过的散热设计,可以为矿机的稳定运行更好的保驾护航。另外,从这张图上大家也可以算出,S5 单片算力板采用了 30 枚运算芯片,密度并不是很高。

PS:如图所示,这次蚂蚁在运算芯片那一侧 PCB 电路板上没有放置任何元件,所有外围电路全部在另一侧(见上一张图),这应该是为了将来更方便的维修所作的考量吧,不用拆卸散热片就可以进行维修了。

————————- 我是华丽丽的分割线 ————————-

外观部分的介绍基本就到这里,接下来简单说明一下 S5 的使用和设置方法,部分地方和 S3 有不同(因为大家 S3 应该都比较熟悉了吧,就用它来做类比了),大家需要注意一下。

首 先是电源接法,和 S3 完全没有区别,每个算力板提供两个 PCI-E 母座,直接将电源的 PCI-E 显卡电源插入即可,理论上每个算力板只需要接一个,不过如果条件允许,还是建议两个都插上。另外,这次蚂蚁 S5 采用更先进的串联电路方案,对 12V 电源输入的稳定性要求较高,建议大家使用 PC 电源,金牌当然最好,不然 700W 以上的普通 PC ATX 电源即可。而不要用服务器电源(大部分是洋垃圾啦),毕竟这些服务器电源使用时间和保养条件未知,万一遇到老化严重的,可能会有些不稳定因素。

IMG_0472

其 次,机器因为采用控制器方案与 S3 不同,而是和 S4 相似,不再是出厂固定默认 IP(如 S3 的 192.168.1.99),而是采用 DHCP 自动获取的方式取得 IP,这样对于网段不是 192.168.1.x 的用户来说,方便不少,不需要再修改自己电脑或路由器的 IP,就可以正常连接到 S5,但是有得必有失,由于 S5 不像 S4 那样有个液晶显示屏幕可显示 IP 地址,那么在首次连接的时候,需要自己找一下 IP 地址到底分配到哪一个,这就有2个方法:

1,到路由器里找,根据大家所使用的路由器品牌和型号不同,具体方法也不同,但是无外乎是 DHCP 服务器 – DHCP 客户端列表这样的菜单之下进行查找。

2,也可以用软件扫描,在这里,Windows 用户我推荐 Advanced IP Scanner,下载地址:http://www.advanced-ip-scanner.com ,Mac 用户我推荐 Angry IP Scanner,下载地址:http://angryip.org/ ,PS:Mac 下面这个软件不咋地,有谁有更好的推荐,麻烦跟帖告知。

在 拿到 IP 地址以后,用浏览器打开 http://IP地址 就可以打开控制界面,打开时会要求输入用户密码,默认用户密码都是 root,输入之后即可登陆,登陆后如下图,蚂蚁 S5 采用的是自主研发的控制程序,但是为了照顾用户的使用习惯,依旧使用类似于 OpenWrt 的界面,方便用户对矿机进行设置,并查看相关状态。

s5aa

矿 机控制界面分为四个主要的选项卡,第一个是 System 系统,其中又有几个子选项卡,第二个 Administration 可以设置 root 用户的密码,倒数第二个 Upgrade 是升级固件(官网暂时还没有提供更新的固件版本),最后一个 Reboot 是软重启矿机,其他两个用处不大,略去不表。

第 二个和第三个选项卡我们一会儿再来看,先看看第四个 Network 网络选项卡,在这里,我们可以修改蚂蚁 S5 矿机的网络参数,默认是 DHCP 自动获取(前面已经提过),也可以根据自己需要修改为固定 IP,大家请根据自己的实际情况修改,不要照着我的图改,我这网段比较特殊是 10.0.1.x,大多数人应该是 192.168.1.x 网段,则 IP Address 地址应该设置为 192.168.1.x(x 为未被占用的某个 IP 末位,如 101,112 等),Netmask 掩码为 255.255.255.0,Gateway 网关一般为 192.168.1.1,DNS Servers 服务器也应该是 192.168.1.1 或设置为 114.114.114.114 也可。

s5cc

接 下来看第二个大选项卡,Miner Configuration,即矿机设置,也是我们主要关注的一个页面,在里面可以设置三个矿池,默认为 Failover 模式,没有给出选项,不能修改,即正常情况下,始终挖第一个矿池,只有当第一个矿池故障时,转而挖第二个矿池,以此类推。如下图所示,我设置了主矿池为比 特币中国,备用矿池为鱼池。

s5bb

在矿机设置的选项卡内,除了第一页矿池的设置外,第二页 Advanced Settings 可以设置矿机运行频率(超频或降频,这个测试我们放在之后来做),第三个选项卡 Miner Link 我们也放在后面说。

现 在继续看第三个大选项卡,Miner Status,即矿机状态,如下图所示,这里可以看到挖矿的各种状态。其中主要的几个部分我解释一下,Elapsed 是挖矿时间,比如图中已经跑了整整 24 个小时了, GH/S(5s) 为 5 秒瞬时算力,这个基本不看,看后面一个 GH/S(avg) 平均算力,如图,我手中这台 S5 在默认设置(350M 频率)下,稳定跑在 1155G 官方标称算力。

s5i

矿 池信息的下面,可以看到 HW 这个指标,HW 指的是硬件错误个数(HW 是个数,肯定是逐渐升高的,DH 是百分比,才是可量化衡量的指标),大家可以看到,我这台 S5 在跑了 8 个小时后,仅有 8 个 HW,跑了 24 小时后,也仅有 14 个 HW,而后面的百分比 0.0001% 则是 DH 硬件错误率,真的是超低超低啊,0.0001% 是什么概念?几乎没有啊!相比较,S3+ 大概在 0.1% 这个数量级上,看来 S5 确实有很强的超频潜力。

再 往下,第三部分,可以看到两块算力板的状态,右侧 ASIC status 全是 o 代表 OK,即正常,如果是 x 则是运算芯片损坏,如果是 – 则是算力芯片认不到,目前每片算力板 30 个芯片,两个算力板共 60 个芯片都是正常状态。在这一个区域,大家还可以看到 算力板的工作频率(默认 1155G 时工作频率为 350Mhz),温度为 39-45 度(我这环境温度 16 度左右,见下图),风扇转速为 3260 转。

下 图是跑满 24 小时后,在比特币中国的矿池里看到的曲线,峰值大概 1.22 T,最低 1.07T,算力曲线总体比较平稳,达到理论 1.15T 算力标准。这里要提一下的是,在前 12 个小时,矿池分配的难度一直稳定在 4096,而最后几个小时,矿池分配的任务难度开始在 4096 和 8192 之间来回跳动,不得不说,对于 T 级算力,8192 这个难度也太高了点吧!我个人建议,如果你使用的矿池支持固定难度(如 Ghash.IO),可以考虑将其设为 4096 来稳定算力曲线,避免产生大的波动。

s5j

下面是蚂蚁 AntPool 24 小时测试结果,可以看到同样由于单机难度过高的原因,算力曲线有所波动,但是全天平均算力还是维持在 1.13 T 的水平。

s5xx

稍后我会在鱼池同样跑 24 小时测试,提供更多数据,以供大家参考。

————————- 我是华丽丽的分割线 ————————-

到 这里,很多朋友关心的问题来了,蚂蚁 S5 噪音如何?客观的说,由于 S5 标配风扇的最高转速较高,而且温控做的较为保守(非要把机器吹得那么低温度干啥呀),在不作任何改动的情况下,S5 噪音并不低,测试下来环境温度 16 度时,距离矿机 1.5 米远处测得 67 分贝,和 S3 噪音不相上下(关上房门之后,门外测得噪音则大幅降低至 46 分贝,这个后面会提到)。

仔 细一想,其实蚂蚁标配采用高转速风扇,也情有可原,一来,是 S5 在这么小的体积内实现了 1.15T 算力(是目前体积最小的 T 级算力矿机),虽然功耗不高(只有 570W,后面有测试),但是还是比 S3 的 360 W 高出不少,散热压力摆在这里;二来,是必须预留好余量,来应对超频所带来的散热压力(通过目前种种迹象分析,蚂蚁 S5 拥有不错的超频潜力,后面我会详细测试),并且,作为矿机厂商,必须考虑到各种不同使用环境,比如部分矿场室温本来就高,或是夏天气温升高后所带来的散热 压力,在以上考量之下,蚂蚁 S5 默认采用这样一个转速较高的风扇,是在情理之中的,毕竟矿机的稳定性是第一位的。

不过对噪音较为敏感的广大家庭矿工不要着急,我初步评估了一下,由于 S5 预留了第二个风扇的安装孔位和电源插座,所以改为两个稍低转速风扇来改善噪音,问题应该不大,这个我们放到最后稍后的更新中再详细说。

PS: 在机器刚开机,系统完全启动完毕之前,没有开始挖矿之前,风扇处于开机自检状态,为全速运转,噪音比较高(这基本就是默认风扇在极端温度环境 下,风扇全速运转时的噪音,你可以作为参考),但是机器启动完毕之后,风扇自动温控调速机制起效,根据环境温度的不同,风扇转速和噪音就马上下来了,约半 小时后即可达到稳定水平。

下面给出具体的噪音测试结果,下图为环境温度 16 度时,运行 8 小时后的蚂蚁 S5 噪音检测结果,距离矿机 10 厘米处,噪音为 67 分贝。

s5e

而同样环境下,距离矿机 1.5 米处,测得噪音为 60 分贝。

s5c

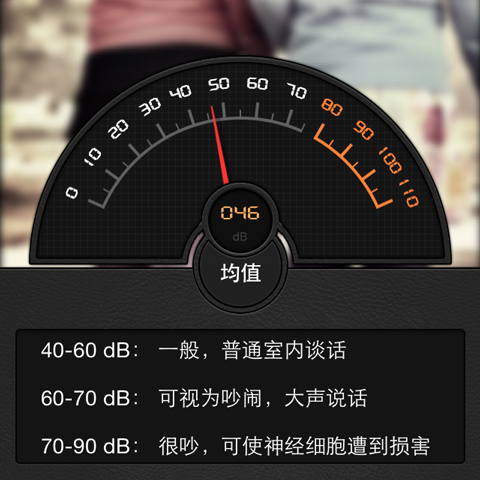

而在关闭房门后,在门外测得噪音仅为 46 分贝,我家的门质量还真好啊?那这样哪怕不对散热风扇做任何改动,普通家庭矿工只要有个单独房间放矿机,问题也不是太大嘛。

s5d

另 据比特大陆内部消息,噪音的问题很快会得到更进一步的改善,首先,会在 PCB 背面增加一块小散热片,增加有效散热面积,其次,在固件内会增加一个Home(家庭)模式的开关,在这个模式下,风扇转速会比较低,但机器温度要高一些, 和 Home(家庭)模式相对应的是 Farm(矿场)模式。

————————- 我是华丽丽的分割线 ————————-

接下来是功耗的测试,本次评测使用的是振华冰山金蝶 1300W 金牌电源,这款电源符合 80Plus Gold 标准,12V 单路输出高达 108A,是一款不可多得的好电源,参数如下:

IMG_0471

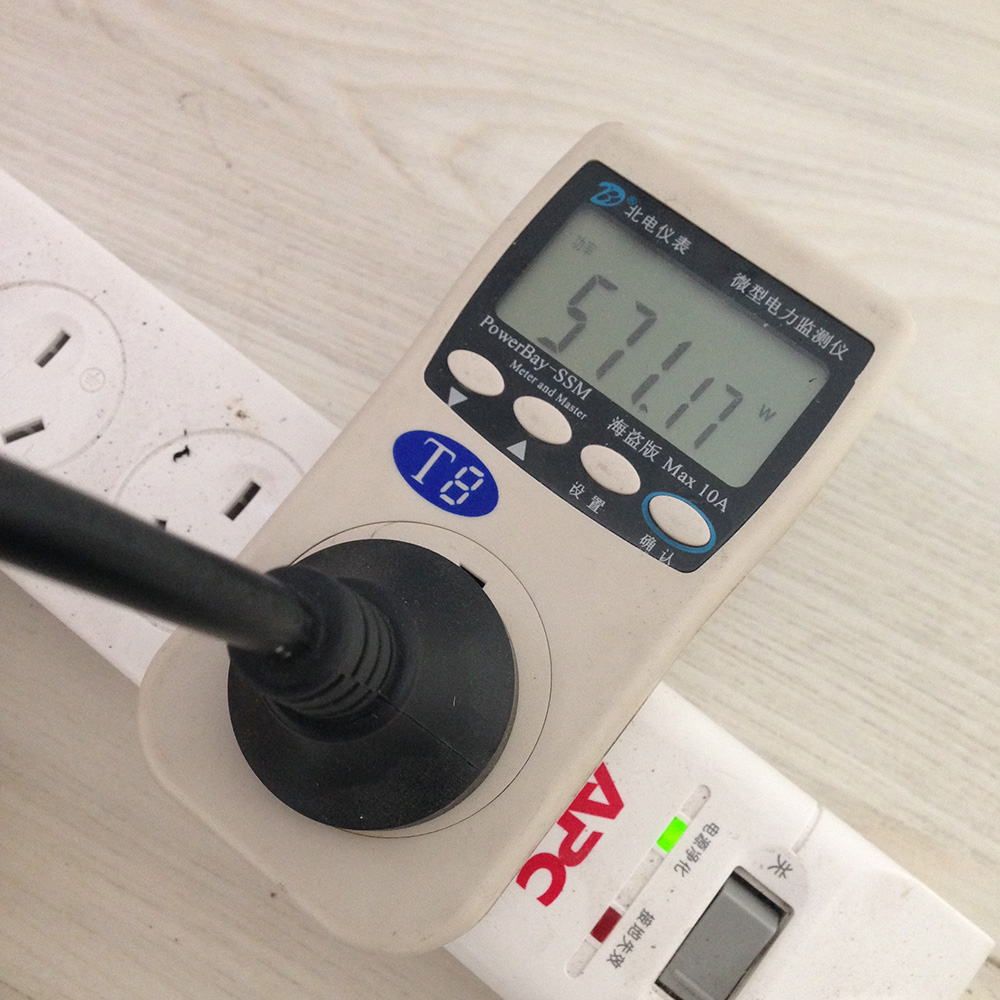

S5 在默认工作频率为 350M 时(此时算力约为 1155G),通过功率计测得功耗仅为 571.17W,比官方标称的 590W 更低,这是我第一次碰到实测功率低于官方标称值的,蚂蚁实在是良心矿企,不玩虚的,值得表扬!

IMG_0458

实 测 571W/1155G 得到 0.4944 W/G,即使使用官方提供的 590W/1155G 也仅为 0.5108 W/G,应该是目前目前量产矿机里的佼佼者,除去国外一些昂贵的极客玩具外,应该是我知道的功耗算力比最低的机器了,在现在电费在挖矿所得中所占比例越发 升高的现在,如此优良的功耗算力比,将使得你的矿机更保值,生存周期更长。

————————- 我是华丽丽的分割线 ————————-

到此,本次评测暂时告一段落,明天精彩继续,包含超频的测试和散热风扇的改造建议等,敬请期待。

蚂蚁矿机S5评测第二篇:/news/12625.html
